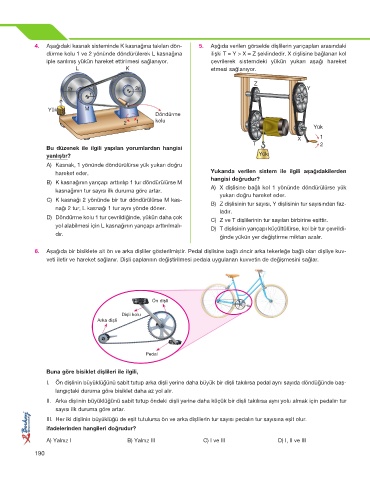

4. Aşağıdaki kasnak sisteminde K kasnağına takılan dön- 5. Aşğıda verilen görselde dişlilerin yarıçapları arasındaki
dürme kolu 1 ve 2 yönünde döndürülerek L kasnağına ilişki T = Y > X = Z şeklindedir. X dişlisine bağlanan kol
iple sarılmış yükün hareket ettirilmesi sağlanıyor. çevrilerek sistemdeki yükün yukarı aşağı hareket
L K etmesi sağlanıyor.
Z
2r 2r Y
r
Yük M
Döndürme
2 1 kolu
Yük
X 1
T 2
Bu düzenek ile ilgili yapılan yorumlardan hangisi
yanlıştır? Yük
A) Kasnak, 1 yönünde döndürülürse yük yukarı doğru
hareket eder. Yukarıda verilen sistem ile ilgili aşağıdakilerden
hangisi doğrudur?
B) K kasnağının yarıçapı arttırılıp 1 tur döndürülürse M
kasnağının tur sayısı ilk duruma göre artar. A) X dişlisine bağlı kol 1 yönünde döndürülürse yük
yukarı doğru hareket eder.
C) K kasnağı 2 yönünde bir tur döndürülürse M kas- B) Z dişlisinin tur sayısı, Y dişlisinin tur sayısından faz-
nağı 2 tur, L kasnağı 1 tur aynı yönde döner.
ladır.
D) Döndürme kolu 1 tur çevrildiğinde, yükün daha çok C) Z ve T dişlilerinin tur sayıları birbirine eşittir.
yol alabilmesi için L kasnağının yarıçapı arttırılmalı- D) T dişlisinin yarıçapı küçültülürse, kol bir tur çevrildi-
dır.
ğinde yükün yer değiştirme miktarı azalır.
6. Aşağıda bir bisiklete ait ön ve arka dişliler gösterilmiştir. Pedal dişlisine bağlı zincir arka tekerleğe bağlı olan dişliye kuv-
veti iletir ve hareket sağlanır. Dişli çaplarının değiştirilmesi pedala uygulanan kuvvetin de değişmesini sağlar.
Ön dişli
Dişli kolu
Arka dişli
Pedal
Buna göre bisiklet dişlileri ile ilgili,
I. Ön dişlinin büyüklüğünü sabit tutup arka dişli yerine daha büyük bir dişli takılırsa pedal aynı sayıda döndüğünde baş-
langıçtaki duruma göre bisiklet daha az yol alır.
II. Arka dişlinin büyüklüğünü sabit tutup öndeki dişli yerine daha küçük bir dişli takılırsa aynı yolu almak için pedalın tur
sayısı ilk duruma göre artar.
III. Her iki dişlinin büyüklüğü de eşit tutulursa ön ve arka dişlilerin tur sayısı pedalın tur sayısına eşit olur.
ifadelerinden hangileri doğrudur?
A) Yalnız I B) Yalnız III C) I ve III D) I, II ve III
