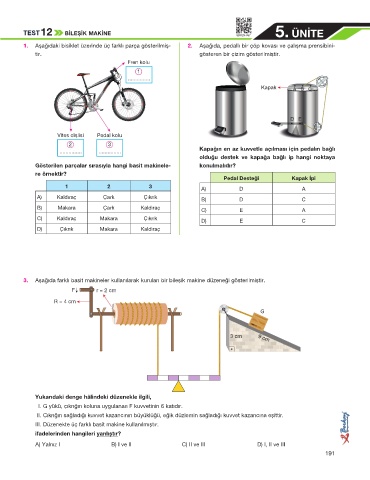

TEST12 BİLEŞİK MAKİNE 5. ÜNİTE
SBFEN-087
1. Aşağıdaki bisiklet üzerinde üç farklı parça gösterilmiş- 2. Aşağıda, pedallı bir çöp kovası ve çalışma prensibini-
tir. gösteren bir çizim gösterilmiştir.
Fren kolu
1
...............
Kapak A B C

D E

Vites dişlisi Pedal kolu
2 3
............... ............... Kapağın en az kuvvetle açılması için pedalın bağlı
olduğu destek ve kapağa bağlı ip hangi noktaya
Gösterilen parçalar sırasıyla hangi basit makinele- konulmalıdır?
re örnektir? Pedal Desteği Kapak İpi
1 2 3 A) D A

A) Kaldıraç Çark Çıkrık B) D C
B) Makara Çark Kaldıraç C) E A
C) Kaldıraç Makara Çıkrık D) E C

D) Çıkrık Makara Kaldıraç

3. Aşağıda farklı basit makineler kullanılarak kurulan bir bileşik makine düzeneği gösterilmiştir.
F r = 2 cm

R = 4 cm
G

3 cm 9 cm

Yukarıdaki denge hâlindeki düzenekle ilgili,
I. G yükü, çıkrığın koluna uygulanan F kuvvetinin 6 katıdır.
II. Çıkrığın sağladığı kuvvet kazancının büyüklüğü, eğik düzlemin sağladığı kuvvet kazancına eşittir.
III. Düzenekte üç farklı basit makine kullanılmıştır.
ifadelerinden hangileri yanlıştır?

A) Yalnız I B) I ve II C) II ve III D) I, II ve III
