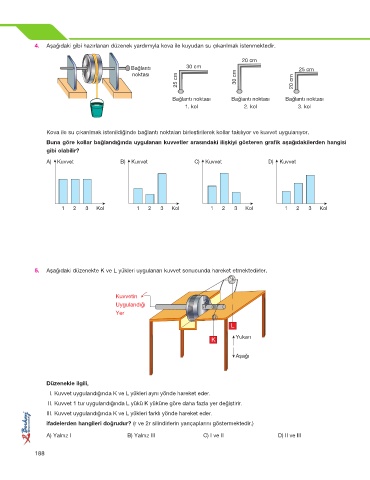

4. Aşağıdaki gibi hazırlanan düzenek yardımıyla kova ile kuyudan su çıkarılmak istenmektedir.

20 cm
Bağlantı 30 cm 25 cm
noktası 30 cm
25 cm 20 cm

Bağlantı noktası Bağlantı noktası Bağlantı noktası
1. kol 2. kol 3. kol

Kova ile su çıkarılmak istenildiğinde bağlantı noktaları birleştirilerek kollar takılıyor ve kuvvet uygulanıyor.
Buna göre kollar bağlandığında uygulanan kuvvetler arasındaki ilişkiyi gösteren grafik aşağıdakilerden hangisi
gibi olabilir?
A) Kuvvet B) Kuvvet C) Kuvvet D) Kuvvet

1 2 3 Kol 1 2 3 Kol 1 2 3 Kol 1 2 3 Kol

5. Aşağıdaki düzenekte K ve L yükleri uygulanan kuvvet sonucunda hareket etmektedirler.

Kuvvetin
Uygulandığı
Yer

Yukarı

Aşağı

Düzenekle ilgili,
I. Kuvvet uygulandığında K ve L yükleri aynı yönde hareket eder.
II. Kuvvet 1 tur uygulandığında L yükü K yüküne göre daha fazla yer değiştirir.
III. Kuvvet uygulandığında K ve L yükleri farklı yönde hareket eder.
ifadelerden hangileri doğrudur? (r ve 2r silindirlerin yarıçaplarını göstermektedir.)

A) Yalnız I B) Yalnız III C) I ve II D) II ve III
