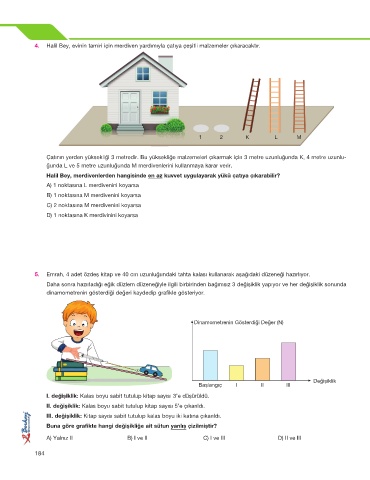

4. Halil Bey, evinin tamiri için merdiven yardımıyla çatıya çeşitli malzemeler çıkaracaktır.

1 2 K L M

Çatının yerden yüksekliği 3 metredir. Bu yüksekliğe malzemeleri çıkarmak için 3 metre uzunluğunda K, 4 metre uzunlu-
ğunda L ve 5 metre uzunluğunda M merdivenlerini kullanmaya karar verir.
Halil Bey, merdivenlerden hangisinde en az kuvvet uygulayarak yükü çatıya çıkarabilir?
A) 1 noktasına L merdivenini koyarsa
B) 1 noktasına M merdivenini koyarsa
C) 2 noktasına M merdivenini koyarsa
D) 1 noktasına K merdivinini koyarsa

5. Emrah, 4 adet özdeş kitap ve 40 cm uzunluğundaki tahta kalası kullanarak aşağıdaki düzeneği hazırlıyor.
Daha sonra hazırladığı eğik düzlem düzeneğiyle ilgili birbirinden bağımsız 3 değişiklik yapıyor ve her değişiklik sonunda
dinamometrenin gösterdiği değeri kaydedip grafikle gösteriyor.

Dinamometrenin Gösterdiği Değer (N)

Değişiklik
Başlangıç I II III
I. değişiklik: Kalas boyu sabit tutulup kitap sayısı 3’e düşürüldü.

II. değişiklik: Kalas boyu sabit tutulup kitap sayısı 5’e çıkarıldı.
III. değişiklik: Kitap sayısı sabit tutulup kalas boyu iki katına çıkarıldı.
Buna göre grafikte hangi değişikliğe ait sütun yanlış çizilmiştir?
A) Yalnız II B) I ve II C) I ve III D) II ve III
