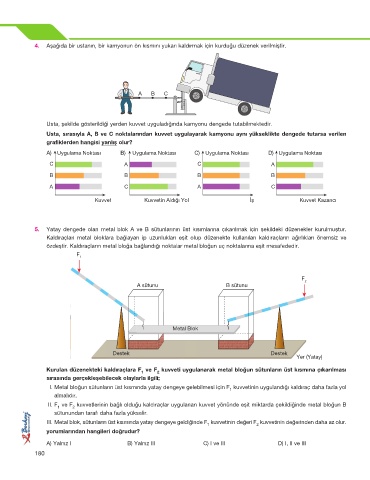

4. Aşağıda bir ustanın, bir kamyonun ön kısmını yukarı kaldırmak için kurduğu düzenek verilmiştir.

A B C

Usta, şekilde gösterildiği yerden kuvvet uyguladığında kamyonu dengede tutabilmektedir.
Usta, sırasıyla A, B ve C noktalarından kuvvet uygulayarak kamyonu aynı yükseklikte dengede tutarsa verilen
grafiklerden hangisi yanlış olur?
A) Uygulama Noktası B) Uygulama Noktası C) Uygulama Noktası D) Uygulama Noktası

C A C A
B B B B

A C A C
Kuvvet Kuvvetin Aldığı Yol İş Kuvvet Kazancı

5. Yatay dengede olan metal blok A ve B sütunlarının üst kısımlarına çıkarılmak için şekildeki düzenekler kurulmuştur.
Kaldıraçları metal bloklara bağlayan ip uzunlukları eşit olup düzenekte kullanılan kaldıraçların ağırlıkları önemsiz ve
özdeştir. Kaldıraçların metal bloğa bağlandığı noktalar metal bloğun uç noktalarına eşit mesafededir.
F 1

F 2
A sütunu B sütunu

Metal Blok
Meta

Destek Destek
Yer (Yatay)
Kurulan düzenekteki kaldıraçlara F ve F kuvveti uygulanarak metal bloğun sütunların üst kısmına çıkarılması
1 2
sırasında gerçekleşebilecek olaylarla ilgili;
I. Metal bloğun sütunların üst kısmında yatay dengeye gelebilmesi için F kuvvetinin uygulandığı kaldıraç daha fazla yol
1
almalıdır.
II. F ve F kuvvetlerinin bağlı olduğu kaldıraçlar uygulanan kuvvet yönünde eşit miktarda çekildiğinde metal bloğun B
1
2
sütunundan tarafı daha fazla yükselir.
III. Metal blok, sütunların üst kısmında yatay dengeye geldiğinde F kuvvetinin değeri F kuvvetinin değerinden daha az olur.
2
1
yorumlarından hangileri doğrudur?
A) Yalnız I B) Yalnız III C) I ve III D) I, II ve III
