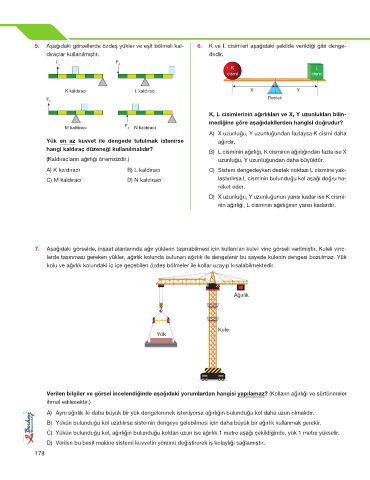

5. Aşağıdaki görsellerde özdeş yükler ve eşit bölmeli kal- 6. K ve L cisimleri aşağıdaki şekilde verildiği gibi denge-
dıraçlar kullanılmıştır. dedir.
F 1 F 2
K L
cismi cismi

K kaldıracı L kaldıracı X Y
F Destek
3
K, L cisimlerinin ağırlıkları ve X, Y uzunlukları bilin-
mediğine göre aşağıdakilerden hangisi doğrudur?
M kaldıracı F 4 N kaldıracı
A) X uzunluğu, Y uzunluğundan fazlaysa K cismi daha
Yük en az kuvvet ile dengede tutulmak istenirse ağırdır.
hangi kaldıraç düzeneği kullanılmalıdır?
B) L cisminin ağırlığı, K cisminin ağırlığından fazla ise X
(Kaldıraçların ağırlığı önemsizdir.) uzunluğu, Y uzunluğundan daha büyüktür.
A) K kaldıracı B) L kaldıracı C) Sistem dengedeyken destek noktası L cismine yak-
C) M kaldıracı D) N kaldıracı laştırılırsa L cisminin bulunduğu kol aşağı doğru ha-
reket eder.

D) X uzunluğu, Y uzunluğunun yarısı kadar ise K cismi-
nin ağırlığı, L cisminin ağırlığının yarısı kadardır.

7. Aşağıdaki görselde, inşaat alanlarında ağır yüklerin taşınabilmesi için kullanılan kuleli vinç görseli verilmiştir. Kuleli vinç-
lerde taşınması gereken yükler, ağırlık kolunda bulunan ağırlık ile dengelenir bu sayede kulenin dengesi bozulmaz. Yük
kolu ve ağırlık kolundaki iç içe geçebilen özdeş bölmeler ile kollar uzayıp kısalabilmektedir.

Ağırlık

Kule
Yük

Verilen bilgiler ve görsel incelendiğinde aşağıdaki yorumlardan hangisi yapılamaz? (Kolların ağırlığı ve sürtünmeler
ihmal edilecektir.)
A) Aynı ağırlık ile daha büyük bir yük dengelenmek isteniyorsa ağırlığın bulunduğu kol daha uzun olmalıdır.
B) Yükün bulunduğu kol uzatılırsa sistemin dengeye gelebilmesi için daha büyük bir ağırlık kullanmak gerekir.
C) Yükün bulunduğu kol, ağırlığın bulunduğu koldan uzun ise ağırlık 1 metre aşağı çekildiğinde, yük 1 metre yükselir.
D) Verilen bu basit makine sistemi kuvvetin yönünü değiştirerek iş kolaylığı sağlamıştır.
