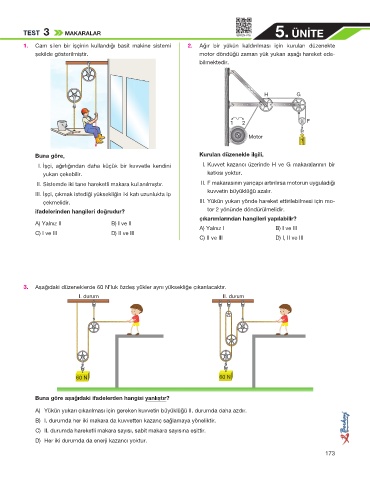

Page 175 - LGS FEN BİLİMLERİ SB

TEST 3 MAKARALAR 5. ÜNİTE
SBFEN-078
1. Cam silen bir işçinin kullandığı basit makine sistemi 2. Ağır bir yükün kaldırılması için kurulan düzenekte
şekilde gösterilmiştir. motor döndüğü zaman yük yukarı aşağı hareket ede-
bilmektedir.

H G

1 2 F

Motor
?

Buna göre, Kurulan düzenekle ilgili,
I. İşçi, ağırlığından daha küçük bir kuvvetle kendini I. Kuvvet kazancı üzerinde H ve G makaralarının bir
yukarı çekebilir. katkısı yoktur.
II. Sistemde iki tane hareketli makara kullanılmıştır. II. F makarasının yarıçapı artırılırsa motorun uyguladığı
kuvvetin büyüklüğü azalır.
III. İşçi, çıkmak istediği yüksekliğin iki katı uzunlukta ip
çekmelidir. III. Yükün yukarı yönde hareket ettirilebilmesi için mo-
ifadelerinden hangileri doğrudur? tor 2 yönünde döndürülmelidir.
çıkarımlarından hangileri yapılabilir?
A) Yalnız II B) I ve II
A) Yalnız I B) I ve III
C) I ve III D) II ve III
C) II ve III D) I, II ve III

3. Aşağıdaki düzeneklerde 60 N’luk özdeş yükler aynı yüksekliğe çıkarılacaktır.
I. durum II. durum

60 N 60 N

Buna göre aşağıdaki ifadelerden hangisi yanlıştır?

A) Yükün yukarı çıkarılması için gereken kuvvetin büyüklüğü II. durumda daha azdır.
B) I. durumda her iki makara da kuvvetten kazanç sağlamaya yöneliktir.
C) II. durumda hareketli makara sayısı, sabit makara sayısına eşittir.
D) Her iki durumda da enerji kazancı yoktur.

173
