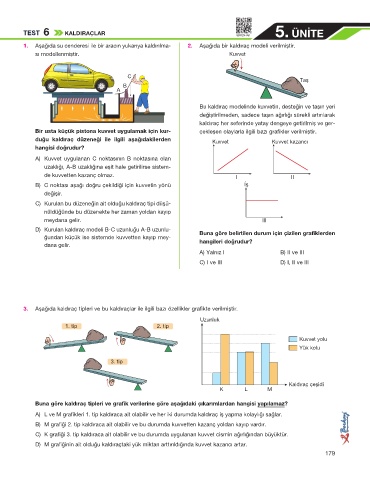

Page 181 - LGS FEN BİLİMLERİ SB

TEST 6 KALDIRAÇLAR 5. ÜNİTE
SBFEN-081
1. Aşağıda su cenderesi ile bir aracın yukarıya kaldırılma- 2. Aşağıda bir kaldıraç modeli verilmiştir.
sı modellenmiştir. Kuvvet

C
Taş
B
A

Bu kaldıraç modelinde kuvvetin, desteğin ve taşın yeri
değiştirilmeden, sadece taşın ağırlığı sürekli artırılarak
kaldıraç her seferinde yatay dengeye getirilmiş ve ger-
Bir usta küçük pistona kuvvet uygulamak için kur- çekleşen olaylarla ilgili bazı grafikler verilmiştir.
duğu kaldıraç düzeneği ile ilgili aşağıdakilerden Kuvvet Kuvvet kazancı
hangisi doğrudur?

A) Kuvvet uygulanan C noktasının B noktasına olan
uzaklığı, A-B uzaklığına eşit hale getirilirse sistem-
de kuvvetten kazanç olmaz. I II
B) C noktası aşağı doğru çekildiği için kuvvetin yönü İş
değişir.
C) Kurulan bu düzeneğin ait olduğu kaldıraç tipi düşü-
nüldüğünde bu düzenekte her zaman yoldan kayıp
meydana gelir. III
D) Kurulan kaldıraç modeli B-C uzunluğu A-B uzunlu- Buna göre belirtilen durum için çizilen grafiklerden
ğundan küçük ise sistemde kuvvetten kayıp mey-
dana gelir. hangileri doğrudur?
A) Yalnız I B) II ve III
C) I ve III D) I, II ve III

3. Aşağıda kaldıraç tipleri ve bu kaldıraçlar ile ilgili bazı özellikler grafikte verilmiştir.
Uzunluk
1. tip 2. tip

Kuvvet yolu
Yük kolu

3. tip

Kaldıraç çeşidi
K L M

Buna göre kaldıraç tipleri ve grafik verilerine göre aşağıdaki çıkarımlardan hangisi yapılamaz?
A) L ve M grafikleri 1. tip kaldıraca ait olabilir ve her iki durumda kaldıraç iş yapma kolaylığı sağlar.
B) M grafiği 2. tip kaldıraca ait olabilir ve bu durumda kuvvetten kazanç yoldan kayıp vardır.

C) K grafiği 3. tip kaldıraca ait olabilir ve bu durumda uygulanan kuvvet cismin ağırlığından büyüktür.
D) M grafiğinin ait olduğu kaldıraçtaki yük miktarı arttırıldığında kuvvet kazancı artar.
179
