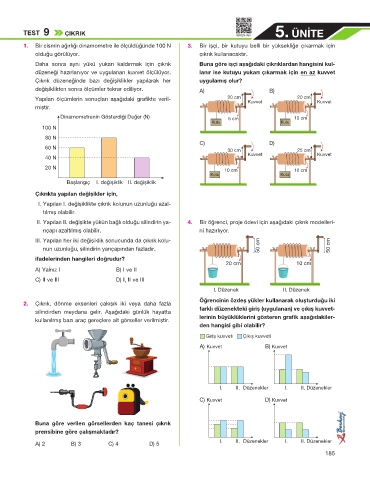

TEST 9 ÇIKRIK SBFEN-084 5. ÜNİTE

1. Bir cismin ağırlığı dinamometre ile ölçüldüğünde 100 N 3. Bir işçi, bir kutuyu belli bir yüksekliğe çıkarmak için
olduğu görülüyor. çıkrık kullanacaktır.
Daha sonra aynı yükü yukarı kaldırmak için çıkrık Buna göre işçi aşağıdaki çıkrıklardan hangisini kul-
düzeneği hazırlanıyor ve uygulanan kuvvet ölçülüyor. lanır ise kutuyu yukarı çıkarmak için en az kuvvet
Çıkrık düzeneğinde bazı değişiklikler yapılarak her uygulamış olur?
değişiklikten sonra ölçümler tekrar ediliyor. A) B)
Yapılan ölçümlerin sonuçları aşağıdaki grafikte veril- 20 cm Kuvvet 20 cm Kuvvet
miştir.
Dinamometrenin Gösterdiği Değer (N) 5 cm 10 cm
Kutu Kutu
100 N
80 N
C) D)
60 N 30 cm 25 cm
40 N Kuvvet Kuvvet

20 N 10 cm 10 cm
Kutu Kutu
Başlangıç I. değişiklik II. değişiklik
Çıkrıkta yapılan değişikler için,
I. Yapılan I. değişiklikte çıkrık kolunun uzunluğu azal-
tılmış olabilir.
II. Yapılan II. değişikte yükün bağlı olduğu silindirin ya- 4. Bir öğrenci, proje ödevi için aşağıdaki çıkrık modelleri-
rıçapı azaltılmış olabilir. ni hazırlıyor.
III. Yapılan her iki değişiklik sonucunda da çıkrık kolu-
nun uzunluğu, silindirin yarıçapından fazladır. 50 cm 50 cm
ifadelerinden hangileri doğrudur?
20 cm 10 cm
A) Yalnız I B) I ve II
C) II ve III D) I, II ve III
I. Düzenek II. Düzenek
Öğrencinin özdeş yükler kullanarak oluşturduğu iki
2. Çıkrık, dönme eksenleri çakışık iki veya daha fazla
silindirden meydana gelir. Aşağıdaki günlük hayatta farklı düzenekteki giriş (uygulanan) ve çıkış kuvvet-
kullanılmış bazı araç gereçlere ait görseller verilmiştir. lerinin büyüklüklerini gösteren grafik aşağıdakiler-
den hangisi gibi olabilir?

Giriş kuvveti Çıkış kuvveti
A) Kuvvet B) Kuvvet

I. II. Düzenekler I. II. Düzenekler

C) Kuvvet D) Kuvvet

Buna göre verilen görsellerden kaç tanesi çıkrık
prensibine göre çalışmaktadır?

A) 2 B) 3 C) 4 D) 5 I. II. Düzenekler I. II. Düzenekler
185
