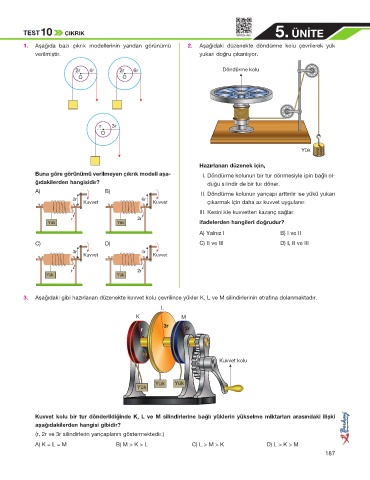

TEST10 ÇIKRIK 5. ÜNİTE
SBFEN-085
1. Aşağıda bazı çıkrık modellerinin yandan görünümü 2. Aşağıdaki düzenekte döndürme kolu çevrilerek yük
verilmiştir. yukarı doğru çıkarılıyor.

2r 4r 2r 6r Döndürme kolu
O O

r 3r
O

Yük

Hazırlanan düzenek için,
Buna göre görünümü verilmeyen çıkrık modeli aşa- I. Döndürme kolunun bir tur dönmesiyle ipin bağlı ol-
ğıdakilerden hangisidir? duğu silindir de bir tur döner.
A) B) II. Döndürme kolunun yarıçapı arttırılır ise yükü yukarı
2r 6r
Kuvvet Kuvvet çıkarmak için daha az kuvvet uygulanır.
III. Kesinlikle kuvvetten kazanç sağlar.
r 2r
Yük Yük ifadelerden hangileri doğrudur?
A) Yalnız I B) I ve II
C) D) C) II ve III D) I, II ve III
3r 4r
Kuvvet Kuvvet

r 2r
Yük Yük

3. Aşağıdaki gibi hazırlanan düzenekte kuvvet kolu çevrilince yükler K, L ve M silindirlerinin etrafına dolanmaktadır.
L
K M
3r
r 2r

Kuvvet kolu

Yük Yük
Yük

Kuvvet kolu bir tur dönderildiğinde K, L ve M silindirlerine bağlı yüklerin yükselme miktarları arasındaki ilişki
aşağıdakilerden hangisi gibidir?
(r, 2r ve 3r silindirlerin yarıçaplarını göstermektedir.)
A) K = L = M B) M > K > L C) L > M > K D) L > K > M
