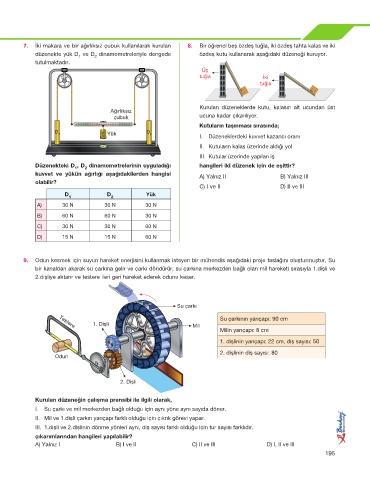

7. İki makara ve bir ağırlıksız çubuk kullanılarak kurulan 8. Bir öğrenci beş özdeş tuğla, iki özdeş tahta kalas ve iki
düzenekte yük D ve D dinamometreleriyle dengede özdeş kutu kullanarak aşağıdaki düzeneği kuruyor.
2
1
tutulmaktadır.
Üç
tuğla İki
tuğla

Kurulan düzeneklerde kutu, kalasın alt ucundan üst
Ağırlıksız
çubuk ucuna kadar çıkarılıyor.
Kutuların taşınması sırasında;
D Yük D
2
1
I. Düzeneklerdeki kuvvet kazancı oranı
II. Kutuların kalas üzerinde aldığı yol
III. Kutular üzerinde yapılan iş
Düzenekteki D , D dinamometrelerinin uyguladığı hangileri iki düzenek için de eşittir?
1
2
kuvvet ve yükün ağırlığı aşağıdakilerden hangisi A) Yalnız II B) Yalnız III
olabilir?
C) I ve II D) II ve III
D D Yük
1 2
A) 30 N 30 N 30 N

B) 60 N 60 N 30 N
C) 30 N 30 N 60 N
D) 15 N 15 N 60 N

9. Odun kesmek için suyun hareket enerjisini kullanmak isteyen bir mühendis aşağıdaki proje taslağını oluşturmuştur. Su
bir kanaldan akarak su çarkına gelir ve çarkı döndürür, su çarkına merkezden bağlı olan mil hareketi sırasıyla 1.dişli ve
2.dişliye aktarır ve testere ileri geri hareket ederek odunu keser.

Su çarkı
Su çarkının yarıçapı: 90 cm
1. Dişli Mil
Testere
Milin yarıçapı: 8 cm
1. dişlinin yarıçapı: 22 cm, diş sayısı: 50

2. dişlinin diş sayısı: 80
Odun

2. Dişli

Kurulan düzeneğin çalışma prensibi ile ilgili olarak,
I. Su çarkı ve mil merkezden bağlı olduğu için aynı yöne aynı sayıda döner.
II. Mil ve 1.dişli çarkın yarıçapı farklı olduğu için çıkrık görevi yapar.
III. 1.dişli ve 2.dişlinin dönme yönleri aynı, diş sayısı farklı olduğu için tur sayısı farklıdır.
çıkarımlarından hangileri yapılabilir?
A) Yalnız I B) I ve II C) II ve III D) I, II ve III
