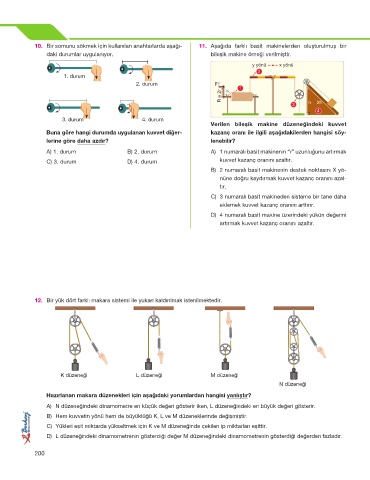

10. Bir somunu sökmek için kullanılan anahtarlarda aşağı- 11. Aşağıda farklı basit makinelerden oluşturulmuş bir
daki durumlar uygulanıyor. bileşik makine örneği verilmiştir.
y yönü x yönü
2
1. durum
2. durum F 1
R = 2r r
3 h 2h
4
3. durum 4. durum
Verilen bileşik makine düzeneğindeki kuvvet
Buna göre hangi durumda uygulanan kuvvet diğer- kazanç oranı ile ilgili aşağıdakilerden hangisi söy-
lerine göre daha azdır? lenebilir?
A) 1. durum B) 2. durum A) 1 numaralı basit makinenin “r” uzunluğunu artırmak
C) 3. durum D) 4. durum kuvvet kazanç oranını azaltır.
B) 2 numaralı basit makinenin destek noktasını X yö-
nüne doğru kaydırmak kuvvet kazanç oranını azal-
tır.

C) 3 numaralı basit makineden sisteme bir tane daha
eklemek kuvvet kazanç oranını arttırır.
D) 4 numaralı basit makine üzerindeki yükün değerini
artırmak kuvvet kazanç oranını azaltır.

12. Bir yük dört farklı makara sistemi ile yukarı kaldırılmak istenilmektedir.

K düzeneği L düzeneği M düzeneği
N düzeneği
Hazırlanan makara düzenekleri için aşağıdaki yorumlardan hangisi yanlıştır?

A) N düzeneğindeki dinamometre en küçük değeri gösterir iken, L düzeneğindeki en büyük değeri gösterir.
B) Hem kuvvetin yönü hem de büyüklüğü K, L ve M düzeneklerinde değişmiştir.
C) Yükleri eşit miktarda yükseltmek için K ve M düzeneğinde çekilen ip miktarları eşittir.
D) L düzeneğindeki dinamometrenin gösterdiği değer M düzeneğindeki dinamometrenin gösterdiği değerden fazladır.
