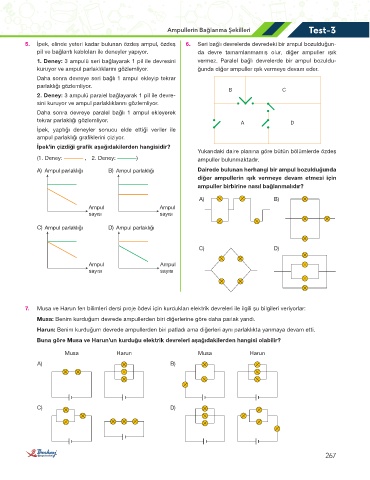

Page 85 - 7..SINIF TEMEL KİTAP FEN BİLİMLERİ
P. 85
Test-3
Ampullerin Bağlanma Şekilleri
5. İpek, elinde yeteri kadar bulunan özdeş ampul, özdeş 6. Seri bağlı devrelerde devredeki bir ampul bozulduğun-
pil ve bağlantı kabloları ile deneyler yapıyor. da devre tamamlanmamış olur, diğer ampuller ışık
1. Deney: 3 ampulü seri bağlayarak 1 pil ile devresini vermez. Paralel bağlı devrelerde bir ampul bozuldu-
kuruyor ve ampul parlaklıklarını gözlemliyor. ğunda diğer ampuller ışık vermeye devam eder.
Daha sonra devreye seri bağlı 1 ampul ekleyip tekrar
parlaklığı gözlemliyor.
B C
2. Deney: 3 ampulü paralel bağlayarak 1 pil ile devre-
sini kuruyor ve ampul parlaklıklarını gözlemliyor.
Daha sonra devreye paralel bağlı 1 ampul ekleyerek
tekrar parlaklığı gözlemliyor. A D
İpek, yaptığı deneyler sonucu elde ettiği veriler ile
ampul parlaklığı grafiklerini çiziyor.
İpek’in çizdiği grafik aşağıdakilerden hangisidir?
Yukarıdaki daire planına göre bütün bölümlerde özdeş
(1. Deney: , 2. Deney: ) ampuller bulunmaktadır.
A) Ampul parlaklığı B) Ampul parlaklığı Dairede bulunan herhangi bir ampul bozulduğunda
diğer ampullerin ışık vermeye devam etmesi için
ampuller birbirine nasıl bağlanmalıdır?
A) B)
Ampul Ampul
sayısı sayısı
C) Ampul parlaklığı D) Ampul parlaklığı
C) D)
Ampul Ampul
sayısı sayısı
7. Musa ve Harun fen bilimleri dersi proje ödevi için kurdukları elektrik devreleri ile ilgili şu bilgileri veriyorlar:
Musa: Benim kurduğum devrede ampullerden biri diğerlerine göre daha parlak yandı.
Harun: Benim kurduğum devrede ampullerden biri patladı ama diğerleri aynı parlaklıkta yanmaya devam etti.
Buna göre Musa ve Harun’un kurduğu elektrik devreleri aşağıdakilerden hangisi olabilir?
Musa Harun Musa Harun
A) B)
C) D)
267
