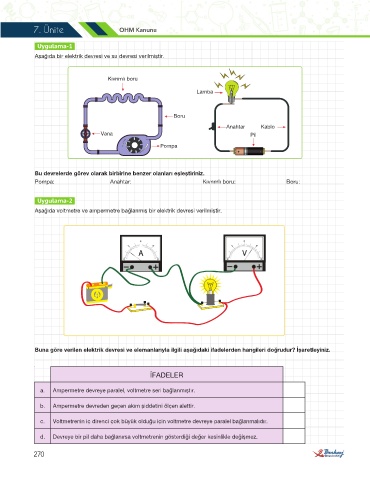

Page 88 - 7..SINIF TEMEL KİTAP FEN BİLİMLERİ

7. Ünite OHM Kanunu

Uygulama-1
Aşağıda bir elektrik devresi ve su devresi verilmiştir.

Kıvrımlı boru

Lamba

Boru
Anahtar Kablo
Vana Pil

Pompa

Bu devrelerde görev olarak birbirine benzer olanları eşleştiriniz.
Pompa: Anahtar: Kıvrımlı boru: Boru:

Uygulama-2

Aşağıda voltmetre ve ampermetre bağlanmış bir elektrik devresi verilmiştir.

Buna göre verilen elektrik devresi ve elemanlarıyla ilgili aşağıdaki ifadelerden hangileri doğrudur? İşaretleyiniz.

İFADELER

a. Ampermetre devreye paralel, voltmetre seri bağlanmıştır.

b. Ampermetre devreden geçen akım şiddetini ölçen alettir.

c. Voltmetrenin iç direnci çok büyük olduğu için voltmetre devreye paralel bağlanmalıdır.

d. Devreye bir pil daha bağlanırsa voltmetrenin gösterdiği değer kesinlikle değişmez.

270
