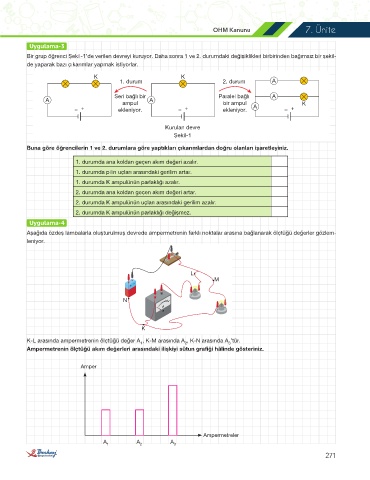

7. Ünite
OHM Kanunu
Uygulama-3
Bir grup öğrenci Şekil-1’de verilen devreyi kuruyor. Daha sonra 1 ve 2. durumdaki değişiklikleri birbirinden bağımsız bir şekil-
de yaparak bazı çıkarımlar yapmak istiyorlar.
K K
1. durum 2. durum A
Seri bağlı bir Paralel bağlı A
A A
ampul bir ampul A K
ekleniyor. ekleniyor.
Kurulan devre
Şekil-1
Buna göre öğrencilerin 1 ve 2. durumlara göre yaptıkları çıkarımlardan doğru olanları işaretleyiniz.
1. durumda ana koldan geçen akım değeri azalır.
1. durumda pilin uçları arasındaki gerilim artar.
1. durumda K ampulünün parlaklığı azalır.
2. durumda ana koldan geçen akım değeri artar.
2. durumda K ampulünün uçları arasındaki gerilim azalır.
2. durumda K ampulünün parlaklığı değişmez.
Uygulama-4
Aşağıda özdeş lambalarla oluşturulmuş devrede ampermetrenin farklı noktalar arasına bağlanarak ölçtüğü değerler gözlem-
leniyor.
L
M
N
K
K-L arasında ampermetrenin ölçtüğü değer A , K-M arasında A , K-N arasında A ’tür.
1 2 3
Ampermetrenin ölçtüğü akım değerleri arasındaki ilişkiyi sütun grafiği hâlinde gösteriniz.
Amper
Ampermetreler
A 1 A 2 A 3
271
