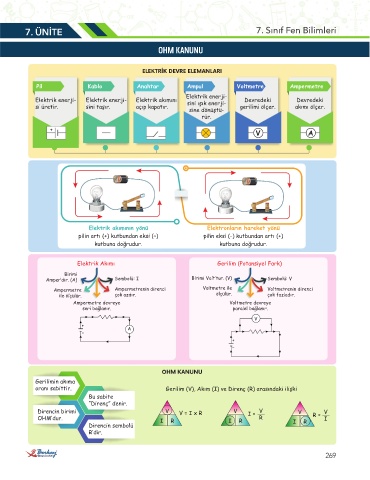

7. ÜNİTE 7. Sınıf Fen Bilimleri

OHM KANUNU

ELEKTRİK DEVRE ELEMANLARI

Pil Kablo Anahtar Ampul Voltmetre Ampermetre
Elektrik enerji-
Elektrik enerji- Elektrik enerji- Elektrik akımını sini ışık enerji- Devredeki Devredeki
si üretir. sini taşır. açıp kapatır. sine dönüştü- gerilimi ölçer. akımı ölçer.
rür.
+
V A

Elektrik akımının yönü Elektronların hareket yönü
pilin artı (+) kutbundan eksi (–) pilin eksi (-) kutbundan artı (+)
kutbuna doğrudur. kutbuna doğrudur.

Elektrik Akımı Gerilim (Potansiyel Fark)

Birimi
Amper‛dir. (A) Sembolü: I Birimi Volt‛tur. (V) Sembolü: V
Ampermetre Ampermetrenin direnci Voltmetre ile Voltmetrenin direnci
ile ölçülür. çok azdır. ölçülür. çok fazladır.
Ampermetre devreye Voltmetre devreye
seri bağlanır. paralel bağlanır.
V
+ A
–
+
–

OHM KANUNU
Gerilimin akıma
oranı sabittir. Gerilim (V), Akım (I) ve Direnç (R) arasındaki ilişki
Bu sabite
“Direnç” denir.
Direncin birimi V V = I x R V I = V V V
OHM‛dur. I R I R R I R R = I
Direncin sembolü
R‛dir.
