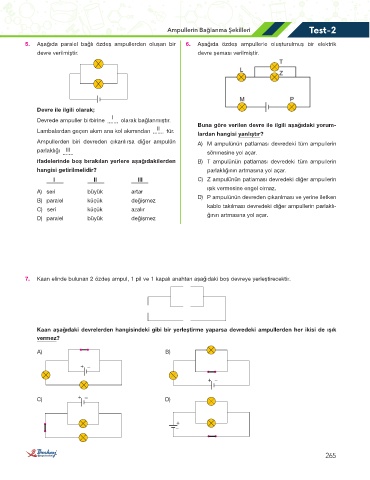

Page 83 - 7..SINIF TEMEL KİTAP FEN BİLİMLERİ

Test-2
Ampullerin Bağlanma Şekilleri
5. Aşağıda paralel bağlı özdeş ampullerden oluşan bir 6. Aşağıda özdeş ampullerle oluşturulmuş bir elektrik
devre verilmiştir. devre şeması verilmiştir.

Devre ile ilgili olarak;
I
Devrede ampuller birbirine ....... olarak bağlanmıştır. Buna göre verilen devre ile ilgili aşağıdaki yorum-
II
Lambalardan geçen akım ana kol akımından ....... tür. lardan hangisi yanlıştır?
Ampullerden biri devreden çıkarılırsa diğer ampulün A) M ampulünün patlaması devredeki tüm ampullerin
parlaklığı III sönmesine yol açar.
.......
ifadelerinde boş bırakılan yerlere aşağıdakilerden B) T ampulünün patlaması devredeki tüm ampullerin
hangisi getirilmelidir? parlaklığının artmasına yol açar.
I II III C) Z ampulünün patlaması devredeki diğer ampullerin
–––––– –––––– ––––––
ışık vermesine engel olmaz.
A) seri büyük artar
D) P ampulünün devreden çıkarılması ve yerine iletken
B) paralel küçük değişmez
kablo takılması devredeki diğer ampullerin parlaklı-
C) seri küçük azalır
ğının artmasına yol açar.
D) paralel büyük değişmez

7. Kaan elinde bulunan 2 özdeş ampul, 1 pil ve 1 kapalı anahtarı aşağıdaki boş devreye yerleştirecektir.

Kaan aşağıdaki devrelerden hangisindeki gibi bir yerleştirme yaparsa devredeki ampullerden her ikisi de ışık
vermez?

A) B)

+ –

+ –

C) + – D)

+
–

265
