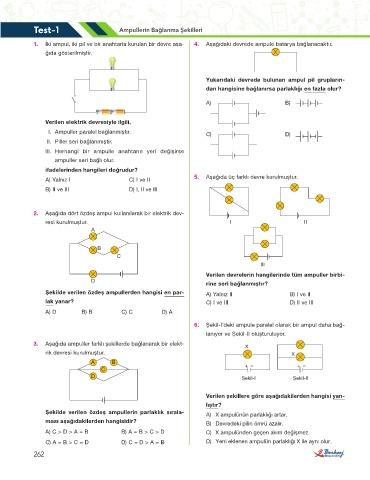

Test-1 Ampullerin Bağlanma Şekilleri

1. İki ampul, iki pil ve bir anahtarla kurulan bir devre aşa- 4. Aşağıdaki devrede ampule batarya bağlanacaktır.
ğıda gösterilmiştir.

Yukarıdaki devrede bulunan ampul pil grupların-
dan hangisine bağlanırsa parlaklığı en fazla olur?

A) B)
+ – + –
Verilen elektrik devresiyle ilgili,
I. Ampuller paralel bağlanmıştır. C) D)
II. Piller seri bağlanmıştır.
III. Herhangi bir ampulle anahtarın yeri değişirse
ampuller seri bağlı olur.
ifadelerinden hangileri doğrudur?
5. Aşağıda üç farklı devre kurulmuştur.
A) Yalnız I C) I ve II
B) II ve III D) I, II ve III

2. Aşağıda dört özdeş ampul kullanılarak bir elektrik dev-
resi kurulmuştur. I II
A

B
C
III
Verilen devrelerin hangilerinde tüm ampuller birbi-
D rine seri bağlanmıştır?

Şekilde verilen özdeş ampullerden hangisi en par- A) Yalnız II B) I ve II
lak yanar? C) I ve III D) II ve III
A) D B) B C) C D) A

6. Şekil-I’deki ampule paralel olarak bir ampul daha bağ-
lanıyor ve Şekil-II oluşturuluyor.

3. Aşağıda ampuller farklı şekillerde bağlanarak bir elekt- X
rik devresi kurulmuştur. X
A B + – + –
C
D Şekil-I Şekil-II

Verilen şekillere göre aşağıdakilerden hangisi yan-

lıştır?
Şekilde verilen özdeş ampullerin parlaklık sırala- A) X ampulünün parlaklığı artar.
ması aşağıdakilerden hangisidir? B) Devredeki pilin ömrü azalır.
A) C > D > A = B B) A = B > C > D C) X ampulünden geçen akım değişmez.
C) A = B > C = D D) C = D > A = B D) Yeni eklenen ampulün parlaklığı X ile aynı olur.
