Page 123 - 8.SINIF TEMEL KİTAP FEN BİLİMLERİ

Test-13
5. Ünite Değerlendirmesi

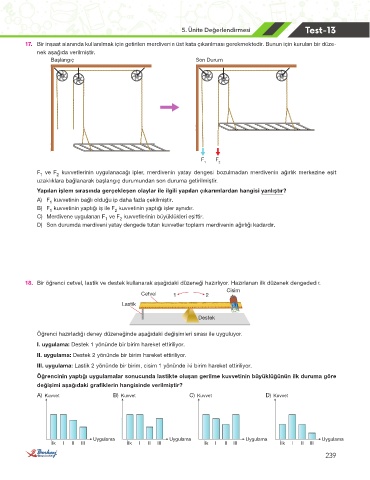

17. Bir inşaat alanında kullanılmak için getirilen merdivenin üst kata çıkarılması gerekmektedir. Bunun için kurulan bir düze-
nek aşağıda verilmiştir.
Başlangıç Son Durum

F 1 F 2

F ve F kuvvetlerinin uygulanacağı ipler, merdivenin yatay dengesi bozulmadan merdivenin ağırlık merkezine eşit
2
1
uzaklıklara bağlanarak başlangıç durumundan son duruma getirilmiştir.
Yapılan işlem sırasında gerçekleşen olaylar ile ilgili yapılan çıkarımlardan hangisi yanlıştır?
A) F kuvvetinin bağlı olduğu ip daha fazla çekilmiştir.
1
B) F kuvvetinin yaptığı iş ile F kuvvetinin yaptığı işler aynıdır.
2
1
C) Merdivene uygulanan F ve F kuvvetlerinin büyüklükleri eşittir.
2
1
D) Son durumda merdiveni yatay dengede tutan kuvvetler toplamı merdivenin ağırlığı kadardır.

18. Bir öğrenci cetvel, lastik ve destek kullanarak aşağıdaki düzeneği hazırlıyor. Hazırlanan ilk düzenek dengededir.
Cisim
Cetvel 1 2
Lastik

Destek

Öğrenci hazırladığı deney düzeneğinde aşağıdaki değişimleri sırası ile uyguluyor.
I. uygulama: Destek 1 yönünde bir birim hareket ettiriliyor.
II. uygulama: Destek 2 yönünde bir birim hareket ettiriliyor.
III. uygulama: Lastik 2 yönünde bir birim, cisim 1 yönünde iki birim hareket ettiriliyor.
Öğrencinin yaptığı uygulamalar sonucunda lastikte oluşan gerilme kuvvetinin büyüklüğünün ilk duruma göre
değişimi aşağıdaki grafiklerin hangisinde verilmiştir?
A) Kuvvet B) Kuvvet C) Kuvvet D) Kuvvet

Uygulama Uygulama Uygulama Uygulama
İlk I II III İlk I II III İlk I II III İlk I II III
239
