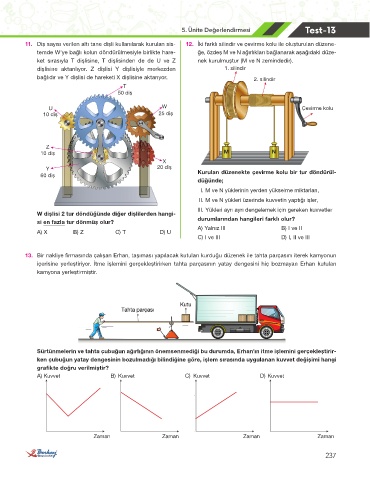

Page 121 - 8.SINIF TEMEL KİTAP FEN BİLİMLERİ

Test-13
5. Ünite Değerlendirmesi
11. Diş sayısı verilen altı tane dişli kullanılarak kurulan sis- 12. İki farklı silindir ve çevirme kolu ile oluşturulan düzene-
temde W’ye bağlı kolun döndürülmesiyle birlikte hare- ğe, özdeş M ve N ağırlıkları bağlanarak aşağıdaki düze-
ket sırasıyla T dişlisine, T dişlisinden de de U ve Z nek kurulmuştur (M ve N zemindedir).
dişlisine aktarılıyor. Z dişlisi Y dişlisiyle merkezden 1. silindir
bağlıdır ve Y dişlisi de hareketi X dişlisine aktarıyor. 2. silindir
T
50 diş

U W Çevirme kolu
10 diş 25 diş

Z
10 diş M N
X
Y 20 diş
60 diş Kurulan düzenekte çevirme kolu bir tur döndürül-
düğünde;
I. M ve N yüklerinin yerden yükselme miktarları,
II. M ve N yükleri üzerinde kuvvetin yaptığı işler,
III. Yükleri ayrı ayrı dengelemek için gereken kuvvetler
W dişlisi 2 tur döndüğünde diğer dişlilerden hangi-
si en fazla tur dönmüş olur? durumlarından hangileri farklı olur?
A) Yalnız III B) I ve II
A) X B) Z C) T D) U
C) I ve III D) I, II ve III

13. Bir nakliye firmasında çalışan Erhan, taşıması yapılacak kutuları kurduğu düzenek ile tahta parçasını iterek kamyonun
içerisine yerleştiriyor. İtme işlemini gerçekleştirirken tahta parçasının yatay dengesini hiç bozmayan Erhan kutuları
kamyona yerleştirmiştir.

Sürtünmelerin ve tahta çubuğun ağırlığının önemsenmediği bu durumda, Erhan’ın itme işlemini gerçekleştirir-
ken çubuğun yatay dengesinin bozulmadığı bilindiğine göre, işlem sırasında uygulanan kuvvet değişimi hangi
grafikte doğru verilmiştir?
A) Kuvvet B) Kuvvet C) Kuvvet D) Kuvvet

Zaman Zaman Zaman Zaman

237
