Test-13 5. Ünite Değerlendirmesi

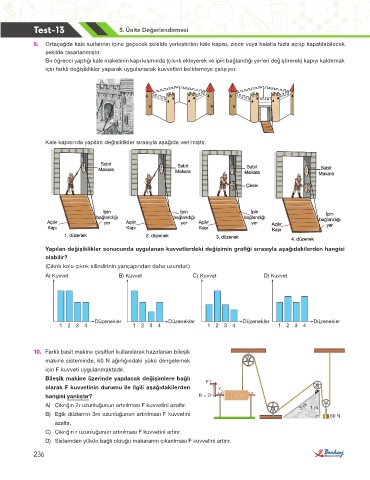

9. Ortaçağda kale surlarının içine geçecek şekilde yerleştirilen kale kapısı, zincir veya halatla hızla açılıp kapatılabilecek
şekilde tasarlanmıştır.
Bir öğrenci yaptığı kale maketinin kapı kısmında (çıkrık ekleyerek ve ipin bağlandığı yerleri değiştirerek) kapıyı kaldırmak
için farklı değişiklikler yaparak uygulanacak kuvvetleri belirlemeye çalışıyor.

Kale kapısında yapılan değişiklikler sırasıyla aşağıda verilmiştir.

Yapılan değişiklikler sonucunda uygulanan kuvvetlerdeki değişimin grafiği sırasıyla aşağıdakilerden hangisi
olabilir?
(Çıkrık kolu çıkrık silindirinin yarıçapından daha uzundur.)
A) Kuvvet B) Kuvvet C) Kuvvet D) Kuvvet

Düzenekler Düzenekler Düzenekler Düzenekler
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

10. Farklı basit makine çeşitleri kullanılarak hazırlanan bileşik
makine sisteminde, 60 N ağırlığındaki yükü dengelemek
için F kuvveti uygulanmaktadır.
Bileşik makine üzerinde yapılacak değişimlere bağlı
F
olarak F kuvvetinin durumu ile ilgili aşağıdakilerden r
hangisi yanlıştır? R = 2r
A) Çıkrığın 2r uzunluğunun artırılması F kuvvetini azaltır. 3 m 1 m
B) Eğik düzlemin 3m uzunluğunun artırılması F kuvvetini 60 N
azaltır.
C) Çıkrığın r uzunluğunun artırılması F kuvvetini artırır.
D) Sistemden yükün bağlı olduğu makaranın çıkarılması F kuvvetini artırır.

236
