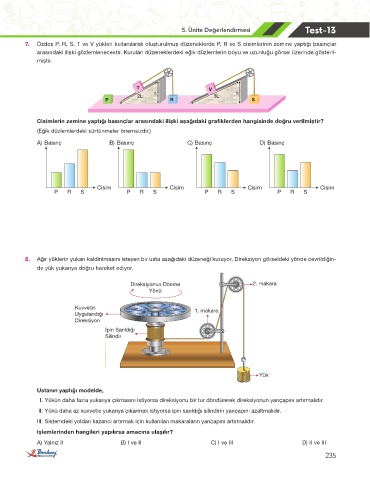

Test-13
5. Ünite Değerlendirmesi
7. Özdeş P, R, S, T ve V yükleri kullanılarak oluşturulmuş düzeneklerde P, R ve S cisimlerinin zemine yaptığı basınçlar
arasındaki ilişki gözlemlenecektir. Kurulan düzeneklerdeki eğik düzlemlerin boyu ve uzunluğu görsel üzerinde gösteril-
miştir.

T V
h h
2L 3L
P R S

Cisimlerin zemine yaptığı basınçlar arasındaki ilişki aşağıdaki grafiklerden hangisinde doğru verilmiştir?
(Eğik düzlemlerdeki sürtünmeler önemsizdir.)
A) Basınç B) Basınç C) Basınç D) Basınç

Cisim Cisim Cisim Cisim
P R S P R S P R S P R S

8. Ağır yüklerin yukarı kaldırılmasını isteyen bir usta aşağıdaki düzeneği kuruyor. Direksiyon görseldeki yönde çevrildiğin-
de yük yukarıya doğru hareket ediyor.

Direksiyonun Dönme 2. makara
Yönü

Kuvvetin 1. makara
Uygulandığı
Direksiyon
İpin Sarıldığı
Silindir

Yük

Ustanın yaptığı modelde,

I. Yükün daha fazla yukarıya çıkmasını istiyorsa direksiyonu bir tur döndürerek direksiyonun yarıçapını artırmalıdır.
II. Yükü daha az kuvvetle yukarıya çıkarmak istiyorsa ipin sarıldığı silindirin yarıçapını azaltmalıdır.
III. Sistemdeki yoldan kazancı artırmak için kullanılan makaraların yarıçapını artırmalıdır.
işlemlerinden hangileri yapılırsa amacına ulaşılır?
A) Yalnız II B) I ve II C) I ve III D) II ve III
