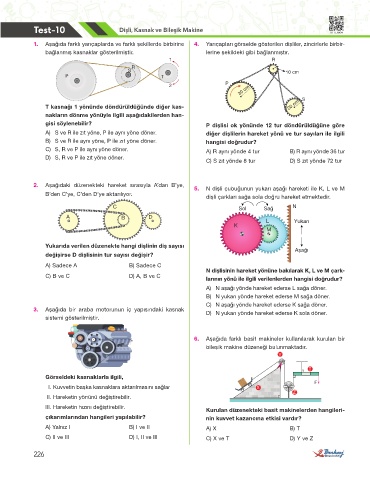

Test-10 Dişli, Kasnak ve Bileşik Makine TK FEN434

1. Aşağıda farklı yarıçaplarda ve farklı şekillerde birbirine 4. Yarıçapları görselde gösterilen dişliler, zincirlerle birbir-
bağlanmış kasnaklar gösterilmiştir. lerine şekildeki gibi bağlanmıştır.
1 R
R
S 10 cm
P T
2 P
30 cm

20 cm S
T kasnağı 1 yönünde döndürüldüğünde diğer kas-
nakların dönme yönüyle ilgili aşağıdakilerden han-
gisi söylenebilir? P dişlisi ok yönünde 12 tur döndürüldüğüne göre
A) S ve R ile zıt yöne, P ile aynı yöne döner. diğer dişlilerin hareket yönü ve tur sayıları ile ilgili
B) S ve R ile aynı yöne, P ile zıt yöne döner. hangisi doğrudur?
C) S, R ve P ile aynı yöne döner. A) R aynı yönde 4 tur B) R aynı yönde 36 tur
D) S, R ve P ile zıt yöne döner.
C) S zıt yönde 8 tur D) S zıt yönde 72 tur

2. Aşağıdaki düzenekteki hareket sırasıyla A’dan B’ye,
5. N dişli çubuğunun yukarı aşağı hareketi ile K, L ve M
B’den C’ye, C’den D’ye aktarılıyor.
dişli çarkları sağa sola doğru hareket etmektedir.
C Sol Sağ N
A B D L
K Yukarı
M

Yukarıda verilen düzenekte hangi dişlinin diş sayısı
Aşağı
değişirse D dişlisinin tur sayısı değişir?

A) Sadece A B) Sadece C
N dişlisinin hareket yönüne bakılarak K, L ve M çark-
C) B ve C D) A, B ve C larının yönü ile ilgili verilenlerden hangisi doğrudur?

A) N aşağı yönde hareket ederse L sağa döner.
B) N yukarı yönde hareket ederse M sağa döner.
C) N aşağı yönde hareket ederse K sağa döner.
3. Aşağıda bir araba motorunun iç yapısındaki kasnak D) N yukarı yönde hareket ederse K sola döner.
sistemi gösterilmiştir.

6. Aşağıda farklı basit makineler kullanılarak kurulan bir
bileşik makine düzeneği bulunmaktadır.
Y

T
Görseldeki kasnaklarla ilgili,
F
I. Kuvvetin başka kasnaklara aktarılmasını sağlar X
Z
II. Hareketin yönünü değiştirebilir.

III. Hareketin hızını değiştirebilir.
Kurulan düzenekteki basit makinelerden hangileri-
çıkarımlarından hangileri yapılabilir? nin kuvvet kazancına etkisi vardır?
A) Yalnız I B) I ve II A) X B) T
C) II ve III D) I, II ve III C) X ve T D) Y ve Z
