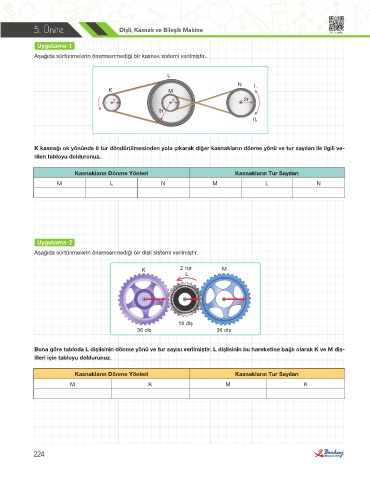

5. Ünite Dişli, Kasnak ve Bileşik Makine TK FEN492
Uygulama-1
Aşağıda sürtünmelerin önemsenmediği bir kasnak sistemi verilmiştir.
L
N I.
K M
r r 2r
3r
II.
K kasnağı ok yönünde 6 tur döndürülmesinden yola çıkarak diğer kasnakların dönme yönü ve tur sayıları ile ilgili ve-
rilen tabloyu doldurunuz.
Kasnakların Dönme Yönleri Kasnakların Tur Sayıları
M L N M L N
Uygulama-2
Aşağıda sürtünmelerin önemsenmediği bir dişli sistemi verilmiştir.
K 2 tur M
L
18 diş
36 diş 36 diş
Buna göre tabloda L dişlisinin dönme yönü ve tur sayısı verilmiştir. L dişlisinin bu hareketine bağlı olarak K ve M diş-
lileri için tabloyu doldurunuz.
Kasnakların Dönme Yönleri Kasnakların Tur Sayıları
M K M K
