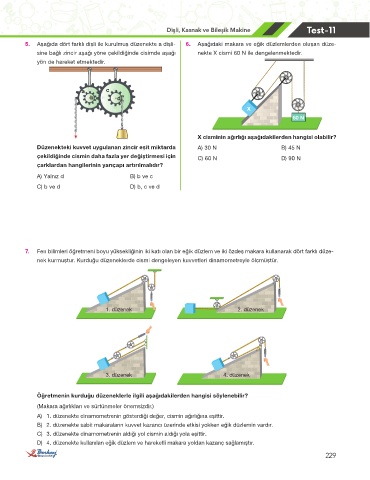

Page 113 - 8.SINIF TEMEL KİTAP FEN BİLİMLERİ

Test-11
Dişli, Kasnak ve Bileşik Makine
5. Aşağıda dört farklı dişli ile kurulmuş düzenekte a dişli- 6. Aşağıdaki makara ve eğik düzlemlerden oluşan düze-
sine bağlı zincir aşağı yöne çekildiğinde cisimde aşağı nekte X cismi 60 N ile dengelenmektedir.
yön de hareket etmektedir.

a c
b d
X
60 N

X cisminin ağırlığı aşağıdakilerden hangisi olabilir?
Düzenekteki kuvvet uygulanan zincir eşit miktarda A) 30 N B) 45 N
çekildiğinde cismin daha fazla yer değiştirmesi için C) 60 N D) 90 N
çarklardan hangilerinin yarıçapı artırılmalıdır?
A) Yalnız d B) b ve c
C) b ve d D) b, c ve d

7. Fen bilimleri öğretmeni boyu yüksekliğinin iki katı olan bir eğik düzlem ve iki özdeş makara kullanarak dört farklı düze-
nek kurmuştur. Kurduğu düzeneklerde cismi dengeleyen kuvvetleri dinamometreyle ölçmüştür.

1. düzenek 2. düzenek

3. düzenek 4. düzenek

Öğretmenin kurduğu düzeneklerle ilgili aşağıdakilerden hangisi söylenebilir?

(Makara ağırlıkları ve sürtünmeler önemsizdir.)
A) 1. düzenekte dinamometrenin gösterdiği değer, cismin ağırlığına eşittir.
B) 2. düzenekte sabit makaraların kuvvet kazancı üzerinde etkisi yokken eğik düzlemin vardır.
C) 3. düzenekte dinamometrenin aldığı yol cismin aldığı yola eşittir.
D) 4. düzenekte kullanılan eğik düzlem ve hareketli makara yoldan kazanç sağlamıştır.

229
