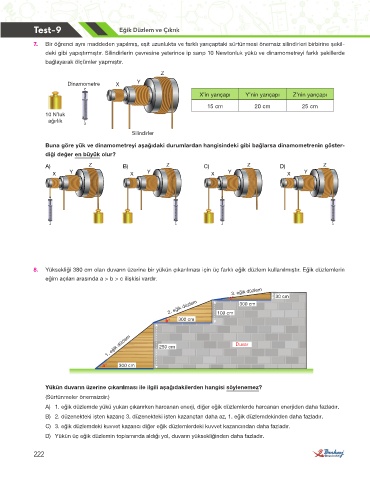

Test-9 Eğik Düzlem ve Çıkrık

7. Bir öğrenci aynı maddeden yapılmış, eşit uzunlukta ve farklı yarıçaptaki sürtünmesi önemsiz silindirleri birbirine şekil-
deki gibi yapıştırmıştır. Silindirlerin çevresine yeterince ip sarıp 10 Newtonluk yükü ve dinamometreyi farklı şekillerde
bağlayarak ölçümler yapmıştır.
Z

Dinamometre X Y
X’in yarıçapı Y’nin yarıçapı Z’nin yarıçapı

15 cm 20 cm 25 cm
10 N’luk
ağırlık
Silindirler

Buna göre yük ve dinamometreyi aşağıdaki durumlardan hangisindeki gibi bağlarsa dinamometrenin göster-
diği değer en büyük olur?
A) Z B) Z C) Z D) Z
X Y X Y X Y X Y

8. Yüksekliği 380 cm olan duvarın üzerine bir yükün çıkarılması için üç farklı eğik düzlem kullanılmıştır. Eğik düzlemlerin
eğim açıları arasında a > b > c ilişkisi vardır.
3. eğik düzlem
c° 30 cm
2. eğik düzlem 100 cm 300 cm

b° 300 cm

1. eğik düzlem 250 cm Duvar

a° 300 cm

Yükün duvarın üzerine çıkarılması ile ilgili aşağıdakilerden hangisi söylenemez?
(Sürtünmeler önemsizdir.)
A) 1. eğik düzlemde yükü yukarı çıkarırken harcanan enerji, diğer eğik düzlemlerde harcanan enerjiden daha fazladır.
B) 2. düzenekteki işten kazanç 3. düzenekteki işten kazançtan daha az, 1. eğik düzlemdekinden daha fazladır.
C) 3. eğik düzlemdeki kuvvet kazancı diğer eğik düzlemlerdeki kuvvet kazancından daha fazladır.
D) Yükün üç eğik düzlemin toplamında aldığı yol, duvarın yüksekliğinden daha fazladır.

222
