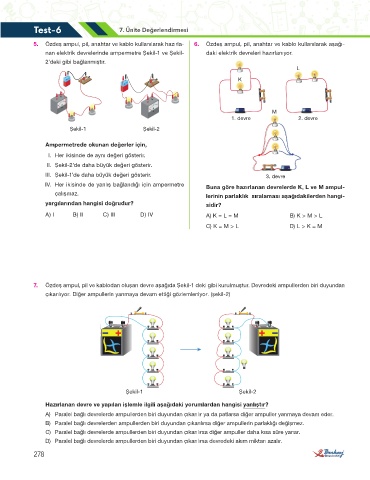

Test-6 7. Ünite Değerlendirmesi

5. Özdeş ampul, pil, anahtar ve kablo kullanılarak hazırla- 6. Özdeş ampul, pil, anahtar ve kablo kullanılarak aşağı-
nan elektrik devrelerinde ampermetre Şekil-1 ve Şekil- daki elektrik devreleri hazırlanıyor.
2’deki gibi bağlanmıştır.
L
K

M
1. devre 2. devre

Şekil-1 Şekil-2

Ampermetrede okunan değerler için,
I. Her ikisinde de aynı değeri gösterir.
II. Şekil-2’de daha büyük değeri gösterir.
III. Şekil-1’de daha büyük değeri gösterir. 3. devre
IV. Her ikisinde de yanlış bağlandığı için ampermetre Buna göre hazırlanan devrelerde K, L ve M ampul-
çalışmaz. lerinin parlaklık sıralaması aşağıdakilerden hangi-
yargılarından hangisi doğrudur? sidir?

A) I B) II C) III D) IV A) K = L = M B) K > M > L
C) K = M > L D) L > K = M

7. Özdeş ampul, pil ve kablodan oluşan devre aşağıda Şekil-1 deki gibi kurulmuştur. Devredeki ampullerden biri duyundan
çıkarılıyor. Diğer ampullerin yanmaya devam ettiği gözlemleniyor. (şekil-2)

Şekil-1 Şekil-2
Hazırlanan devre ve yapılan işlemle ilgili aşağıdaki yorumlardan hangisi yanlıştır?
A) Paralel bağlı devrelerde ampullerden biri duyundan çıkarılır ya da patlarsa diğer ampuller yanmaya devam eder.
B) Paralel bağlı devrelerden ampullerden biri duyundan çıkarılırsa diğer ampullerin parlaklığı değişmez.
C) Paralel bağlı devrelerde ampullerden biri duyundan çıkarılırsa diğer ampuller daha kısa süre yanar.
D) Paralel bağlı devrelerde ampullerden biri duyundan çıkarılırsa devredeki akım miktarı azalır.

278
