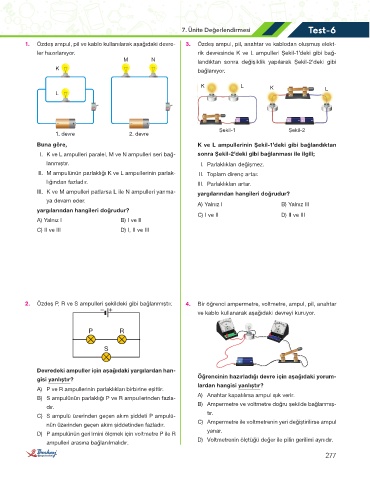

Page 95 - 7..SINIF TEMEL KİTAP FEN BİLİMLERİ

Test-6
7. Ünite Değerlendirmesi
1. Özdeş ampul, pil ve kablo kullanılarak aşağıdaki devre- 3. Özdeş ampul, pil, anahtar ve kablodan oluşmuş elekt-
ler hazırlanıyor. rik devresinde K ve L ampulleri Şekil-1’deki gibi bağ-
M N landıktan sonra değişiklik yapılarak Şekil-2’deki gibi
K bağlanıyor.

K L K L
L

Şekil-1 Şekil-2
1. devre 2. devre
Buna göre, K ve L ampullerinin Şekil-1’deki gibi bağlandıktan
I. K ve L ampulleri paralel, M ve N ampulleri seri bağ- sonra Şekil-2’deki gibi bağlanması ile ilgili;
lanmıştır. I. Parlaklıkları değişmez.
II. M ampulünün parlaklığı K ve L ampullerinin parlak- II. Toplam direnç artar.
lığından fazladır. III. Parlaklıkları artar.
III. K ve M ampulleri patlarsa L ile N ampulleri yanma- yargılarından hangileri doğrudur?
ya devam eder.
A) Yalnız I B) Yalnız III
yargılarından hangileri doğrudur?
C) I ve II D) II ve III
A) Yalnız I B) I ve II
C) II ve III D) I, II ve III

2. Özdeş P, R ve S ampulleri şekildeki gibi bağlanmıştır. 4. Bir öğrenci ampermetre, voltmetre, ampul, pil, anahtar
ve kablo kullanarak aşağıdaki devreyi kuruyor.

P R

S

Devredeki ampuller için aşağıdaki yargılardan han-
Öğrencinin hazırladığı devre için aşağıdaki yorum-
gisi yanlıştır?
lardan hangisi yanlıştır?
A) P ve R ampullerinin parlaklıkları birbirine eşittir.
A) Anahtar kapatılırsa ampul ışık verir.
B) S ampulünün parlaklığı P ve R ampullerinden fazla-
B) Ampermetre ve voltmetre doğru şekilde bağlanmış-
dır.
tır.
C) S ampulü üzerinden geçen akım şiddeti P ampulü-
C) Ampermetre ile voltmetrenin yeri değiştirilirse ampul
nün üzerinden geçen akım şiddetinden fazladır.
yanar.
D) P ampulünün gerilimini ölçmek için voltmetre P ile R
D) Voltmetrenin ölçtüğü değer ile pilin gerilimi aynıdır.
ampulleri arasına bağlanılmalıdır.
277
