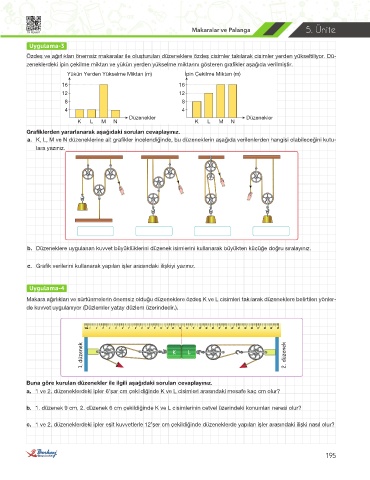

Page 79 - 8.SINIF TEMEL KİTAP FEN BİLİMLERİ

Makaralar ve Palanga 5. Ünite
TK FEN487
Uygulama-3
Özdeş ve ağırlıkları önemsiz makaralar ile oluşturulan düzeneklere özdeş cisimler takılarak cisimler yerden yükseltiliyor. Dü-
zeneklerdeki ipin çekilme miktarı ve yükün yerden yükselme miktarını gösteren grafikler aşağıda verilmiştir.
Yükün Yerden Yükselme Miktarı (m) İpin Çekilme Miktarı (m)
16 16
12 12
8 8
4 4
Düzenekler Düzenekler
K L M N K L M N
Grafiklerden yararlanarak aşağıdaki soruları cevaplayınız.
a. K, L, M ve N düzeneklerine ait grafikler incelendiğinde, bu düzeneklerin aşağıda verilenlerden hangisi olabileceğini kutu-
lara yazınız.

b. Düzeneklere uygulanan kuvvet büyüklüklerini düzenek isimlerini kullanarak büyükten küçüğe doğru sıralayınız.

c. Grafik verilerini kullanarak yapılan işler arasındaki ilişkiyi yazınız.

Uygulama-4
Makara ağırlıkları ve sürtünmelerin önemsiz olduğu düzeneklere özdeş K ve L cisimleri takılarak düzeneklere belirtilen yönler-
de kuvvet uygulanıyor (Düzlemler yatay düzlem üzerindedir.).

1. düzenek K L 2. düzenek

Buna göre kurulan düzenekler ile ilgili aşağıdaki soruları cevaplayınız.
a. 1 ve 2. düzeneklerdeki ipler 6’şar cm çekildiğinde K ve L cisimleri arasındaki mesafe kaç cm olur?

b. 1. düzenek 9 cm, 2. düzenek 6 cm çekildiğinde K ve L cisimlerinin cetvel üzerindeki konumları neresi olur?

c. 1 ve 2. düzeneklerdeki ipler eşit kuvvetlerle 12’şer cm çekildiğinde düzeneklerde yapılan işler arasındaki ilişki nasıl olur?
