Page 41 - 8.SINIF TEMEL KİTAP FEN BİLİMLERİ
P. 41
Katı Basıncı 3. Ünite
TK FEN472

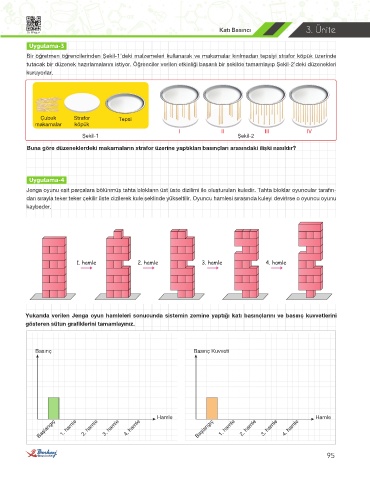

Uygulama-3
Bir öğretmen öğrencilerinden Şekil-1’deki malzemeleri kullanarak ve makarnalar kırılmadan tepsiyi strafor köpük üzerinde
tutacak bir düzenek hazırlamalarını istiyor. Öğrenciler verilen etkinliği başarılı bir şekilde tamamlayıp Şekil-2’deki düzenekleri
kuruyorlar.
Çubuk Strafor Tepsi
makarnalar köpük
I II III IV
Şekil-1 Şekil-2
Buna göre düzeneklerdeki makarnaların strafor üzerine yaptıkları basınçları arasındaki ilişki nasıldır?
Uygulama-4
Jenga oyunu eşit parçalara bölünmüş tahta blokların üst üste dizilimi ile oluşturulan kuledir. Tahta bloklar oyuncular tarafın-
dan sırayla teker teker çekilir üste dizilerek kule şeklinde yükseltilir. Oyuncu hamlesi sırasında kuleyi devirirse o oyuncu oyunu
kaybeder.
1. hamle 2. hamle 3. hamle 4. hamle
Yukarıda verilen Jenga oyun hamleleri sonucunda sistemin zemine yaptığı katı basınçlarını ve basınç kuvvetlerini
gösteren sütun grafiklerini tamamlayınız.
Basınç Basınç Kuvveti
Hamle Hamle
Başlangıç 1. hamle 2. hamle 3. hamle 4. hamle Başlangıç 1. hamle 2. hamle 3. hamle 4. hamle
95
