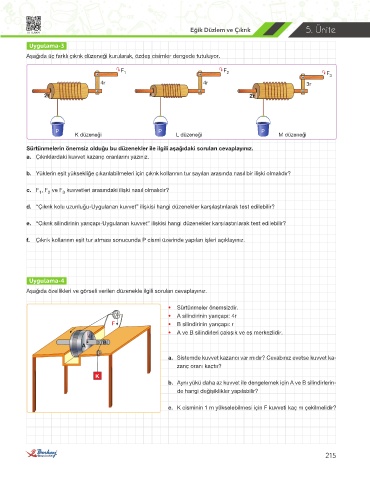

Page 99 - 8.SINIF TEMEL KİTAP FEN BİLİMLERİ

Eğik Düzlem ve Çıkrık 5. Ünite
TK FEN491
Uygulama-3
Aşağıda üç farklı çıkrık düzeneği kurularak, özdeş cisimler dengede tutuluyor.

F 1 F 2 F 3

4r 4r 3r
2r r 2r

P P P
K düzeneği L düzeneği M düzeneği
Sürtünmelerin önemsiz olduğu bu düzenekler ile ilgili aşağıdaki soruları cevaplayınız.
a. Çıkrıklardaki kuvvet kazanç oranlarını yazınız.

b. Yüklerin eşit yüksekliğe çıkarılabilmeleri için çıkrık kollarının tur sayıları arasında nasıl bir ilişki olmalıdır?

c. F , F ve F kuvvetleri arasındaki ilişki nasıl olmalıdır?
3
2
1
d. “Çıkrık kolu uzunluğu-Uygulanan kuvvet” ilişkisi hangi düzenekler karşılaştırılarak test edilebilir?

e. “Çıkrık silindirinin yarıçapı-Uygulanan kuvvet” ilişkisi hangi düzenekler karşılaştırılarak test edilebilir?

f. Çıkrık kollarının eşit tur atması sonucunda P cismi üzerinde yapılan işleri açıklayınız.

Uygulama-4
Aşağıda özellikleri ve görseli verilen düzenekle ilgili soruları cevaplayınız.

• Sürtünmeler önemsizdir.
• A silindirinin yarıçapı: 4r
F • B silindirinin yarıçapı: r
• A ve B silindirleri çakışık ve eş merkezlidir.
4r
B
A
a. Sistemde kuvvet kazancı var mıdır? Cevabınız evetse kuvvet ka-
zanç oranı kaçtır?
K
b. Aynı yükü daha az kuvvet ile dengelemek için A ve B silindirlerin-
de hangi değişiklikler yapılabilir?

c. K cisminin 1 m yükselebilmesi için F kuvveti kaç m çekilmelidir?
