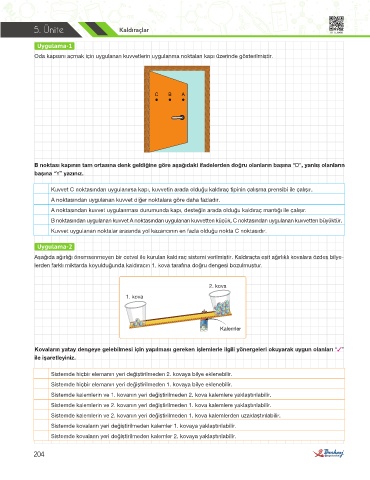

Page 88 - 8.SINIF TEMEL KİTAP FEN BİLİMLERİ

5. Ünite Kaldıraçlar TK FEN488

Uygulama-1
Oda kapısını açmak için uygulanan kuvvetlerin uygulanma noktaları kapı üzerinde gösterilmiştir.

B noktası kapının tam ortasına denk geldiğine göre aşağıdaki ifadelerden doğru olanların başına “D”, yanlış olanların
başına “Y” yazınız.

Kuvvet C noktasından uygulanırsa kapı, kuvvetin arada olduğu kaldıraç tipinin çalışma prensibi ile çalışır.
A noktasından uygulanan kuvvet diğer noktalara göre daha fazladır.

A noktasından kuvvet uygulanması durumunda kapı, desteğin arada olduğu kaldıraç mantığı ile çalışır.
B noktasından uygulanan kuvvet A noktasından uygulanan kuvvetten küçük, C noktasından uygulanan kuvvetten büyüktür.
Kuvvet uygulanan noktalar arasında yol kazancının en fazla olduğu nokta C noktasıdır.

Uygulama-2
Aşağıda ağırlığı önemsenmeyen bir cetvel ile kurulan kaldıraç sistemi verilmiştir. Kaldıraçta eşit ağırlıklı kovalara özdeş bilye-
lerden farklı miktarda koyulduğunda kaldıracın 1. kova tarafına doğru dengesi bozulmuştur.

2. kova
1. kova

Kalemler

Kovaların yatay dengeye gelebilmesi için yapılması gereken işlemlerle ilgili yönergeleri okuyarak uygun olanları “3”
ile işaretleyiniz.

Sistemde hiçbir elemanın yeri değiştirilmeden 2. kovaya bilye eklenebilir.
Sistemde hiçbir elemanın yeri değiştirilmeden 1. kovaya bilye eklenebilir.
Sistemde kalemlerin ve 1. kovanın yeri değiştirilmeden 2. kova kalemlere yaklaştırılabilir.
Sistemde kalemlerin ve 2. kovanın yeri değiştirilmeden 1. kova kalemlere yaklaştırılabilir.

Sistemde kalemlerin ve 2. kovanın yeri değiştirilmeden 1. kova kalemlerden uzaklaştırılabilir.
Sistemde kovaların yeri değiştirilmeden kalemler 1. kovaya yaklaştırılabilir.
Sistemde kovaların yeri değiştirilmeden kalemler 2. kovaya yaklaştırılabilir.
