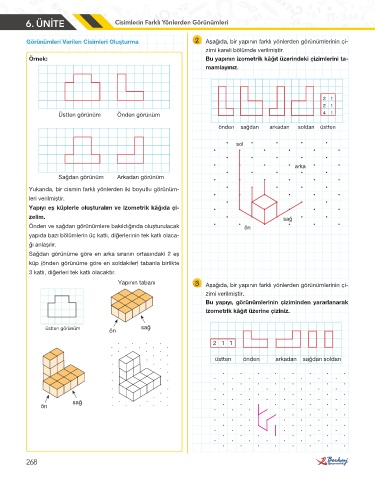

6. ÜNİTE Cisimlerin Farklı Yönlerden Görünümleri

Görünümleri Verilen Cisimleri Oluşturma 2 Aşağ›da, bir yap›n›n farkl› yönlerden görünümlerinin çi-
zimi kareli bölümde verilmiştir.
Örnek: Bu yapının izometrik kâğ›t üzerindeki çizimlerini ta-
mamlay›n›z.

Üstten görünüm Önden görünüm

önden sağdan arkadan soldan üstten

sol

arka
Sağdan görünüm Arkadan görünüm

Yukarıda, bir cismin farklı yönlerden iki boyutlu görünüm-
leri verilmiştir.
Yapıyı eş küplerle oluşturalım ve izometrik kâğıda çi-
zelim. sağ
Önden ve sağdan görünümlere bakıldığında oluşturulacak ön
yapıda bazı bölümlerin üç katlı, diğerlerinin tek katlı olaca-
ğı anlaşılır.
Sağdan görünüme göre en arka sıranın ortasındaki 2 eş
küp (önden görünüme göre en soldakiler) tabanla birlikte
3 katlı, diğerleri tek katlı olacaktır.

Yapının tabanı 3 Aşağ›da, bir yapının farkl› yönlerden görünümlerinin çi-
zimi verilmiştir.
Bu yapıyı, görünümlerinin çiziminden yararlanarak
izometrik kâğ›t üzerine çiziniz.

üstten görünüm ön sağ

2 1 1

üstten önden arkadan sağdan soldan

sağ
ön
